תכנון תרמי למבני מסחר ותעשייה: יתרונות, חיסכון וקבלת היתר בנייה

מבנה מסחרי או תעשייתי גדול צורך אנרגיה בהיקפים שאינם ניתנים להשוואה למבנה מגורים רגיל, שכן שעות הפעילות ארוכות, העומסים הפנימיים גבוהים והתפוסה משתנה לאורך היום. תכנון תרמי נכון הוא הבסיס ליעילות אנרגטית אמיתית במבנים כאלה, משום שהוא קובע כמה אנרגיה תידרש כדי לשמור על תנאים נוחים בפנים המבנה. התאמת מעטפת הבניין לאקלים המקומי ולאופי השימוש המסחרי או התעשייתי אינה עניין טכני בלבד, אלא החלטה שמלווה את המבנה לאורך כל שנות פעילותו. מסמך זה עוסק בנושא תכנון תרמי למבני מסחר ותעשייה: יתרונות, חיסכון וקבלת היתר בנייה, ומציג את העקרונות שעליהם מבוסס תכנון תרמי מבני מסחר בישראל.

מהו תכנון תרמי במבני מסחר ותעשייה ומה חשיבותו?

תכנון תרמי הוא תהליך הנדסי שמטרתו לנהל ולצמצם את מעבר החום והקור דרך מעטפת הבניין, כלומר דרך הקירות, הגג, הזיגוג והפתחים. במבני מגורים העומס התרמי נקבע בעיקר על ידי שעות שהייה מוגבלות ומספר דיירים קטן, ואילו במבני מסחר ותעשייה נוספים משתנים כמו שעות פעילות רציפות, תאורה מסחרית, ציוד ייצור ותנועת קהל גבוהה. היעדים המרכזיים של תכנון כזה הם השגת נוחות תרמית יציבה, הפחתת העומס על מערכות המיזוג ועמידה בדרישות הרגולציה החלה על המבנה.

קיימת הבחנה חשובה בין תפקיד מעטפת הבניין לבין תפקיד מערכות האקלים. מעטפת איכותית מצמצמת את העומס התרמי עוד לפני שהחום מגיע לחלל הפנימי, בעוד שמערכות האוורור והמיזוג נותנות מענה רק לעומס שנותר לאחר מכן. העיקרון ההנדסי הנכון הוא לצמצם תחילה את דרישת האנרגיה של המבנה עצמו, ורק לאחר מכן לקבוע את הספק המערכות המכניות הנדרש.

מהם ההבדלים המרכזיים בין מבני מסחר למבני תעשייה מבחינה תרמית?

מבני מסחר מאופיינים בשטחי זיגוג נרחבים, פתחים רחבים לצורך חשיפת מוצרים, תנועת קהל רבה ושעות פעילות רציפות שמייצרות עומס חום מתמשך דרך הזיגוג ודרך פתיחת הדלתות. מבני תעשייה, לעומת זאת, מאופיינים בחללים גבוהים, קונסטרוקציית פלדה קלה, נפח אוויר גדול ועומסי חום פנימיים הנובעים מציוד ייצור ומכונות פעילות, מה שמחייב גישת תכנון שונה לחלוטין מזו של חלל מסחרי סגור.

כיצד תכנון תרמי משפיע על קבלת היתר בנייה ועמידה בתקנים?

הנספח התרמי הוא אחד ממסמכי החובה בהגשת בקשה להיתר בנייה ברשויות המקומיות בישראל. תכנון לקוי או חלקי עלול לגרום לעיכובים בקבלת ההיתר, לדרישות לתיקונים חוזרים ולעיכוב בלוח הזמנים של הפרויקט כולו. הרשות בוחנת התאמה מלאה בין הנספח התרמי לבין התוכניות האדריכליות ותוכניות מערכות האקלים, כך שכל פער בין המסמכים עלול לעכב את התהליך.

הדרישות המחייבות בישראל מבוססות על תקן ישראלי ת"י 1045 לבידוד תרמי של בניינים, המחלק את הארץ לאזורי אקלים שונים ומגדיר ערכי בידוד מינימליים לכל אזור. פרטים מלאים על התקן ועל דרישותיו במבני משרדים ומבני הייטק מופיעים בעמוד תקן 1045 באתר מכון התקנים הישראלי. לצד זה קיים קשר הדוק בין הנספח התרמי לבין תקן הבנייה הירוקה ת"י 5281 ולדרישות הדירוג האנרגטי ת"י 5282, כפי שמפורט במדריך התקינה בישראל של המשרד להגנת הסביבה.

מהם המסמכים והנתונים הנדרשים להכנת נספח תרמי להיתר?

הכנת נספח תרמי מחייבת תוכניות אדריכליות עדכניות הכוללות חתכים וחזיתות, פירוט מלא של רכיבי המעטפת המתוכננים כגון עובי השכבות, סוגי חומרי הבידוד וערכי ההתנגדות התרמית שלהם, וכן מפרט טכני של מערכות הזיגוג, הפתחים ואלמנטי ההצללה המתוכננים בחזיתות השונות.

מהם הרכיבים המרכזיים בתכנון תרמי ומעטפת הבניין?

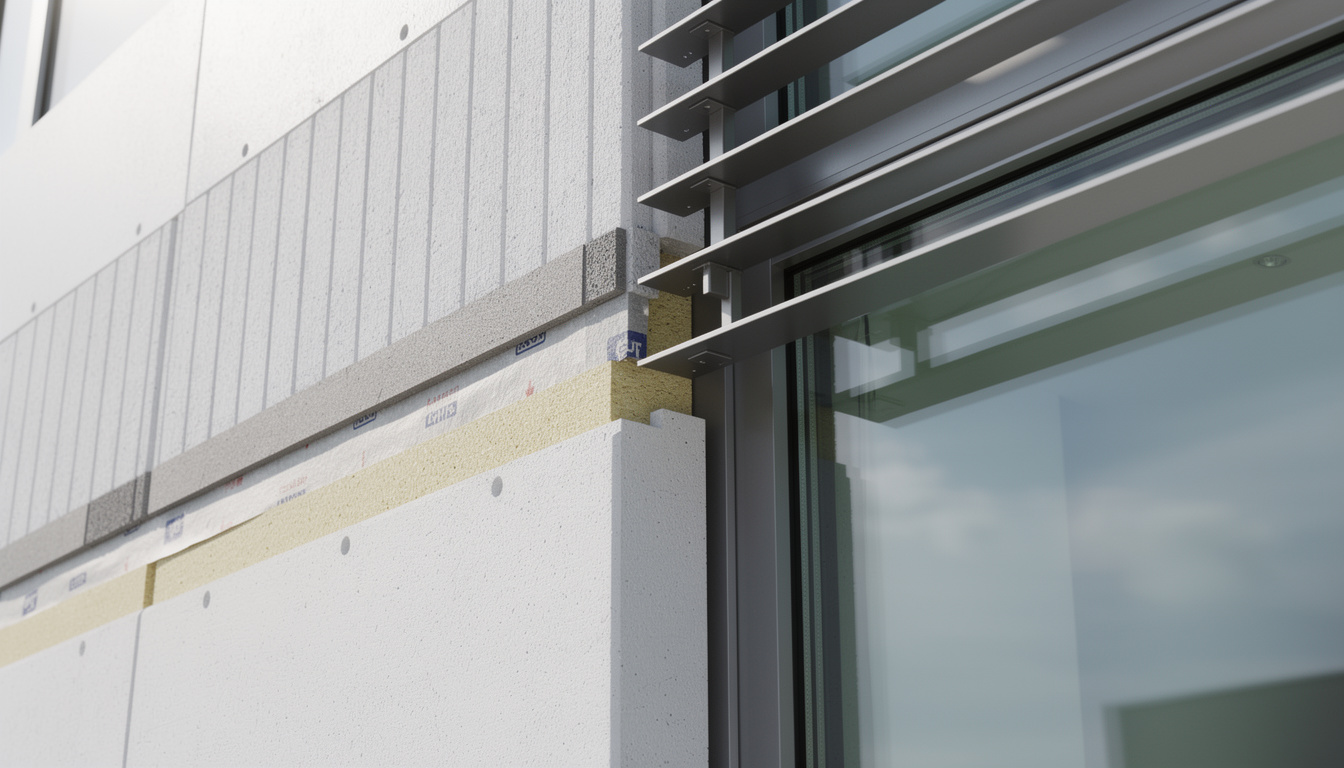

בידוד גגות וקירות חיצוניים מבוסס על בחירת חומרים המתאימים לאופי המבנה, כגון פוליאוריתן, צמר סלעים או פנלים מבודדים מוכנים. עובי הבידוד הנדרש נקבע בהתאם לאזור האקלים ולחומרי המבנה, בין אם מדובר בבטון, פלדה או בלוקים. לצד זה, בחירת זיגוג בעל ביצועים תרמיים גבוהים, כמו זכוכית בידודית, זכוכית סלקטיבית או זכוכית Low-E, משפיעה במידה ניכרת על העומס התרמי הכולל.

תכנון אלמנטים של הצללה חיצונית, כגון מדפי אור, רפפות והבלטות, נעשה בהתאם לכיווני החזיתות כדי לשלוט בקרינת השמש הישירה. תקנים בינלאומיים לתכנון מעטפת מבנים שאינם למגורים, כדוגמת תקן ASHRAE 90.1, מספקים מסגרת מקצועית נוספת להשוואה ולביסוס החלטות תכנון. מניעת גשרים תרמיים בנקודות תורפה כמו חיבורי קורות, עמודים ומסגרות חלונות, לצד שמירה על אטימות רציפה כנגד חדירת אוויר בלתי מבוקרת, חשובה לא פחות מהבידוד עצמו.

כיצד מונעים תופעות עיבוי ולחות במבני תעשייה?

מניעת עיבוי מתחילה בחישוב נקודת הטל בתוך שכבות המעטפת, כדי לזהות היכן עלולה להצטבר לחות. שילוב מחסומי אדים במיקום ההנדסי הנכון בתוך הרכב הקיר או הגג מונע חדירת אדים לשכבות הבידוד, ותכנון אוורור מבוקר מסייע במניעת הצטברות לחות בחללים סגורים ובאזורי ייצור.

כיצד תכנון תרמי מייצר חיסכון כלכלי והפחתת עלויות תפעול?

שיפור מעטפת הבניין מאפשר ירידה בעומס הקירור והחימום המרבי, מה שמתורגם להקטנת גודל והספק מערכות המיזוג הנדרשות. תוצאה ישירה של כך היא חיסכון בעלות הרכישה וההתקנה הראשונית, לצד חיסכון מתמשך בצריכת החשמל החודשית לאורך כל חיי הבניין. מעטפת איכותית יוצרת גם טמפרטורה אחידה ויציבה בחללי העבודה והמסחר, מפחיתה מטרדי סנוור ועומס חום מקומי סמוך לחלונות, ותורמת לפריון עבודה גבוה יותר ולזמן שהייה ארוך יותר במרכזי מסחר.

מהו החזר ההשקעה (ROI) האופייני לייעוץ ותכנון תרמי מתקדם?

תקופת החזר ההשקעה הממוצעת בתכנון תרמי מתקדם נעה לרוב בין שנתיים לחמש שנים, בהתאם לאופי השימוש ולגודל המבנה. שעות הפעילות היומיות, מחירי האנרגיה ואזור האקלים הם המשתנים המרכזיים שמשפיעים על משך ההחזר בפועל בכל פרויקט.

מהן הטעויות הנפוצות בתכנון תרמי ואיך מונעים אותן?

טעות נפוצה בשלב התכנון היא בחירה במעטפת מינימלית שנועדה רק "לעבור את הרישוי", ללא חשיבה תפעולית לטווח ארוך. חוסר תיאום בין האדריכל, יועץ האינסטלציה, יועץ המיזוג והיועץ התרמי מוביל לעיתים לסתירות בין המסמכים, וכך גם התעלמות מכיווני רוח וקרינת שמש בשלב העמדת המבנה על המגרש.

בשלב הביצוע קיימת נטייה להחליף חומרי בידוד או זיגוג בשטח לחומרים נחותים, ללא עדכון חישוב תרמי, וכן ליצור פערים ברציפות שכבת הבידוד בעת התקנת תשתיות וצנרת. אי-ביצוע בקרת איכות על אטימות הפתחים ומפגשי האלמנטים במבנה מהווה גם הוא כשל שחוזר על עצמו בפרויקטים רבים.

ניתן להיכנס לאתר העסק דרך הלינק ולהתרשם מההיצע: greengineering.co.il.

בקרת איכות תרמית באתר הבנייה מחייבת הגדרת נקודות עצירה ואישור לפני כיסוי שכבות בידוד בקירות ובגגות, ביצוע בדיקות תרמוגרפיות בזמן הביצוע או בסיומו לאיתור גשרים תרמיים, ווידוא תאימות מלאה בין המפרטים הטכניים של הספקים לבין ההצהרות שבנספח התרמי.
